Знак аварийной остановки по ГОСТ Р 41.27-2001 нового образца

Требования к знаку аварийной остановки (предупреждающему треугольнику) регламентирируются ГОСТ Р 41.27-2001 (Правила ЕЭК ООН N27) Единообразные предписания, касающиеся официального утверждения предупреждающих треугольников.

7. Особые спецификации
7.1. Требования к формам и размерам

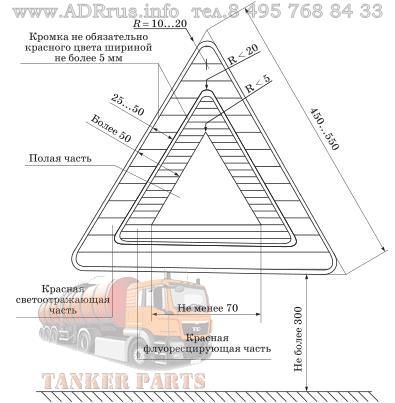

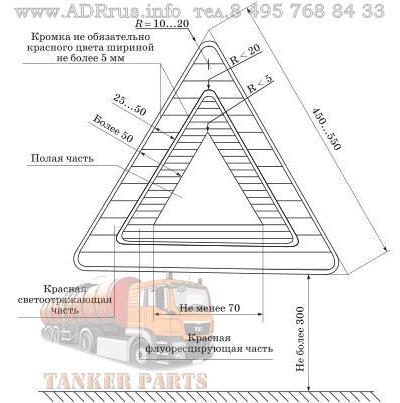

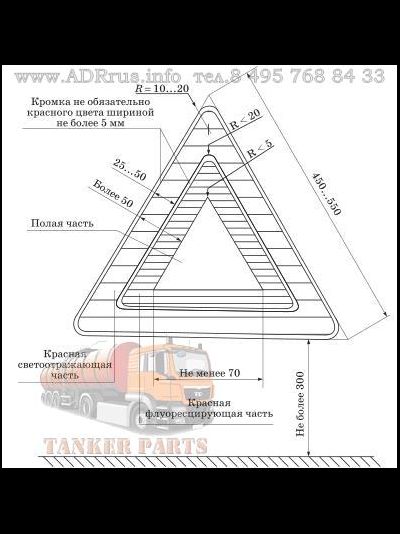

7.1.1. Формы и размеры треугольника (см. приложение 3 - доп.фото)
7.1.1.1. Теоретически длина сторон треугольника должна быть (500 ± 50) мм.
7.1.1.2. Светоотражающие элементы должны располагаться по краю в пределах полосы, ширина которой может быть 25-50 мм и должна быть одинаковой.
7.1.1.3. Между наружным краем треугольника и светоотражающей полосой допускается наличие кромки шириной не более 5 мм, цвет которой необязательно должен быть красным.
7.1.1.4. Светоотражающая полоса может быть сплошной или прерывистой. В последнем случае свободная площадь упора должна быть красного цвета (см. также 7.3.1.2).
7.1.1.5. Флуоресцирующая поверхность должна прилегать к светоотражающим элементам. Она должна располагаться симметрично вдоль трех сторон треугольника. Ее минимальная поверхность в рабочем состоянии - 315 см2. Однако между светоотражающей и флуоресцирующей поверхностями допускается наличие непрерывной или прерывистой кромки шириной не более 5 мм, цвет которой необязательно должен быть красным.
7.1.1.6. Центральная полая часть треугольника должна иметь стороны длиной не менее 70 мм (см. рисунок 3.1). 7.1.2 Форма и размеры упора
7.1.2.1 Расстояние между опорной поверхностью и нижней стороной предупреждающего треугольника должно быть не более 300 мм.
